Емкость для хранения жидкостей CD3

Описание

Емкость для хранения жидкостей CD3 (изделие 250849) применяют как узел приема, накопления и последующей выдачи жидких сред в технологических схемах. Это не "просто бак": в реальной линии на ресурс и герметичность влияют режим насосов, частота циклов заполнения, гидроудары при закрытии арматуры и качество обвязки. Если в системе есть скачки давления, они первыми проявляются в местах концентрации напряжений: врезки патрубков, сварные швы, зоны крепления к опорам. Поэтому емкость CD3 правильнее рассматривать вместе с трубопроводом, насосной группой и КИП, а не отдельно от них.

Корпус выполнен из нержавеющей стали AISI 304, а конструкционная часть опор и рамы изготавливается из углеродистой стали Ст3. На практике это решается на стадии согласования: подбирают материал опор под условия установки (внутри цеха, улица, влажность, агрессивность атмосферы), а также под требования заказчика по покрытию и стойкости к коррозии.

Где используют емкость CD3

Типовые задачи, в которых CD3 закрывает потребность производства:

• Пищевые и агропромышленные линии - накопление технологической воды, моющих растворов, нейтральных жидких компонентов при корректной санитарной обвязке и регламентной промывке.
• Водоподготовка и инженерные системы - буферная емкость перед подачей, выравнивание расхода, отбор жидкости в заданном режиме.
• Общепромышленные участки - промежуточное хранение жидкостей, работа под избыточным давлением в составе закрытых контуров.
• Химические производства - хранение нейтральных или слабоагрессивных сред при подтвержденной совместимости с AISI 304 и соблюдении ограничений по плотности и параметрам среды.

Важно: емкость рассчитана на работу под избыточным давлением. Это повышает требования к проектированию обвязки: предохранительная арматура, контроль давления, логика запуска насосов, продувка и удаление воздуха из полостей перед вводом в работу.

Конструкция емкости и узлы, которые влияют на эксплуатацию

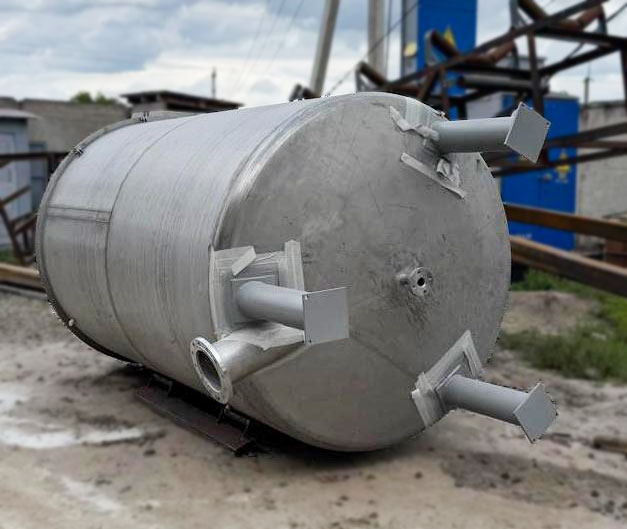

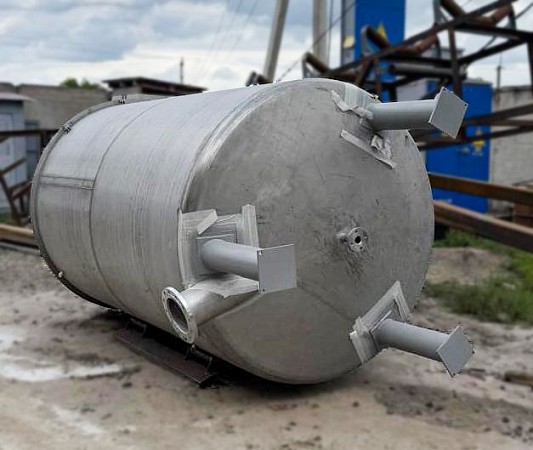

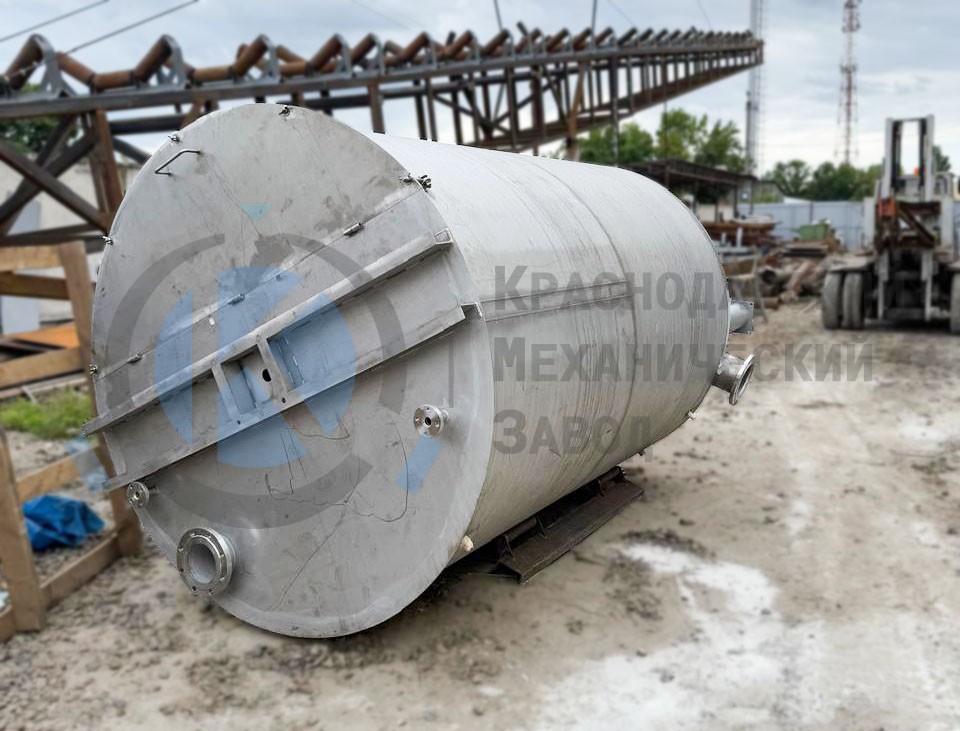

По компоновке CD3 - вертикальная емкость с опорной рамой. Габариты: 2040 × 2040 × 3806 мм. Внутри предусмотрен змеевик, который используют как теплообменный элемент в зависимости от задачи. В подобных аппаратах змеевик чаще всего применяют для подогрева или поддержания температуры, когда вязкость жидкости и режим выдачи чувствительны к охлаждению на участке хранения.

Отдельное внимание - патрубки и точки подключения. Это место, где монтажники любят "упростить", а потом линия начинает жить своей жизнью: подсос воздуха, кавитация на насосе, нестабильный уровень, рывки по давлению. В CD3 патрубки выполнены с фланцевыми присоединениями по ГОСТ 33259-2015. В чертеже дополнительно указано требование по расстоянию от наружной плоскости фланцев до обечайки 150 мм - это полезная мелочь, которая упрощает монтаж и обслуживание обвязки на площадке.

Сварка выполняется по ГОСТ 5264-80 с зачисткой швов. Зачистка в таких изделиях важна не только "для красоты": на выступах и подрезах быстрее развивается точечная коррозия и сложнее качественно промывать емкость, если речь про пищевые или санитарные среды.

Технические характеристики и справочные параметры

Ниже - параметры, которые используют при предварительном подборе и увязке с проектом. Часть значений может меняться под задачу, но базовые числа помогают быстро прикинуть компоновку и ограничения.

Патрубки и фланцевые присоединения

В базовой комплектации предусмотрены патрубки с фланцами нескольких типоразмеров, а также резьбовые бобышки под КИП.

Ограничения по средам и безопасности лучше учесть заранее

• Плотность жидкости для расчетного режима ограничивают значением до 1000 кг/м³. Если среда тяжелее воды, заметно повышается нагрузка на корпус и фундамент.
• Температура должна быть ниже температуры кипения при рабочем давлении, а давление упругости паров не должно превышать рабочее давление аппарата. На практике это про то, что нельзя бездумно "поджать" нагретую среду и получить паровую пробку или резкий рост давления.
• Гидравлические испытания выполняют при положительной температуре воздуха, повышение давления делают плавно, без гидроударов. Если испытания при температуре ниже 0 °C, заранее продумывают меры против замерзания, особенно в спускных трубах.

Что реально экономит время на пуске: подводящие и отводящие трубопроводы перед присоединением очищают от грязи и мусора и продувают сжатым воздухом. Это не формальность. Песок и окалина идут в арматуру, потом начинается "плавает давление" и "не держит клапан".

Готовые проекты «КМЗ»

2024 год, Краснодарский край, водоподготовка на пищевом предприятии.
CD3 включили как буферную емкость перед подачей в технологический контур. На этапе монтажа уточнили обвязку по фланцам DN 150 и DN 200, чтобы убрать лишние переходы и не делать сварные врезки на площадке. После пуска отрегулировали алгоритм включения насосов, чтобы исключить скачки давления на старте.

2025 год, Нижегородская область, общепромышленный участок с рециркуляцией.
Емкость работала в контуре с частыми изменениями расхода. В ходе наладки выявили циклические перепады давления на отборе. Проблему закрыли настройкой режима насосов и проверкой предохранительной арматуры. Дополнительно согласовали точки подключения КИП через резьбовые бобышки G1 и G1/2, чтобы датчики стояли в доступных местах.

2025 год, Поволжье, технологическая линия с подогревом среды.
Использовали емкость со змеевиком для поддержания температуры жидкости перед выдачей. На проектной стадии проверили компоновку по высоте 3806 мм и доступ к верхним узлам обслуживания. При сдаче уделили внимание гидроиспытаниям: давление поднимали плавно, систему развоздушивали через предусмотренные штуцера, чтобы не ловить "прыжки" показаний и ложные течи.

Как подобрать и заказать емкость для хранения жидкостей

Для точного подбора емкости CD3 и ее обвязки нужен короткий набор исходных данных. Без этого легко промахнуться по патрубкам или получить лишние работы на площадке.

• характеристика среды: состав, наличие хлоридов, вязкость, склонность к вспениванию;
• рабочая температура и ее режим: постоянно или циклами;
• рабочее давление и возможные пики (насосы, арматура, гидроудары);
• схема подключения: какие патрубки используются как вход, выход, рециркуляция, слив, КИП;
• условия установки: помещение или улица, наличие ограничения по габаритам и доступу для обслуживания.

Если нужна альтернатива по объему или компоновке, удобно начать с каталога: емкости из нержавеющей стали.

Когда вопрос упирается в изготовление и монтаж "под ключ", посмотрите, какие работы завод берет на себя: услуги «КМЗ».

Нужен расчет под вашу среду и обвязку - направьте исходные данные специалистам «КМЗ». По итогам согласования подготовим спецификацию, уточним материал конструкционной части и расположение патрубков, чтобы на площадке не заниматься переделками.
